Soundmodul USM-HL-2


Das USM-HL-2 auf einen Blick:

  • Individuell programmierbares Soundmodul speziell für Panzer von Taigen, Torro und Heng Long mit einer 2,4 GHz Fernsteuerung
  • Umfangreiche Einstellmöglichkeiten für geschwindigkeitsabhängige Motor- und Fahrgeräusche
  • Zahlreiche Zusatz- und Zufallssounds wie z.B. Funksprüche und Gefechtgeräusche
  • Umfangreiche Sounddatenbank mit über 30 komplett voreingestellten Panzerprojekten
  • Verwendung eigener Geräusche, Sounds und Lieder möglich
  • Optimaler Soundklang durch integrierten leistungsstarken Verstärker
  • 12 Ausgänge zum Schalten von LEDs, Lampen, Relais, Rauchgeneratoren etc.
  • Umfangreiche Beleuchtungs- und Lichteffekte einstellbar
  • Frei programmierbare Licht-, Servo- und Funktionssequenzen
  • 2 Servoausgänge zur Steuerung zusätzlicher Bewegungen
  • Einfache Übertragung aller Einstellungen mittels Micro-SD Karte
  • Automatische Aktualisierung des Sound-Teachers und der Firmware

Beschreibung

Das Soundmodul USM-HL-2 wurde speziell für die Panzer der Hersteller „Torro/Taigen“ und „Heng Long“ entwickelt, die über eine 2,4 GHz Fernsteuerung gesteuert werden.

Mit dem USM-HL-2 können umfangreiche Sound-, Licht- und Bewegungsfunktionen am Panzer gesteuert werden.

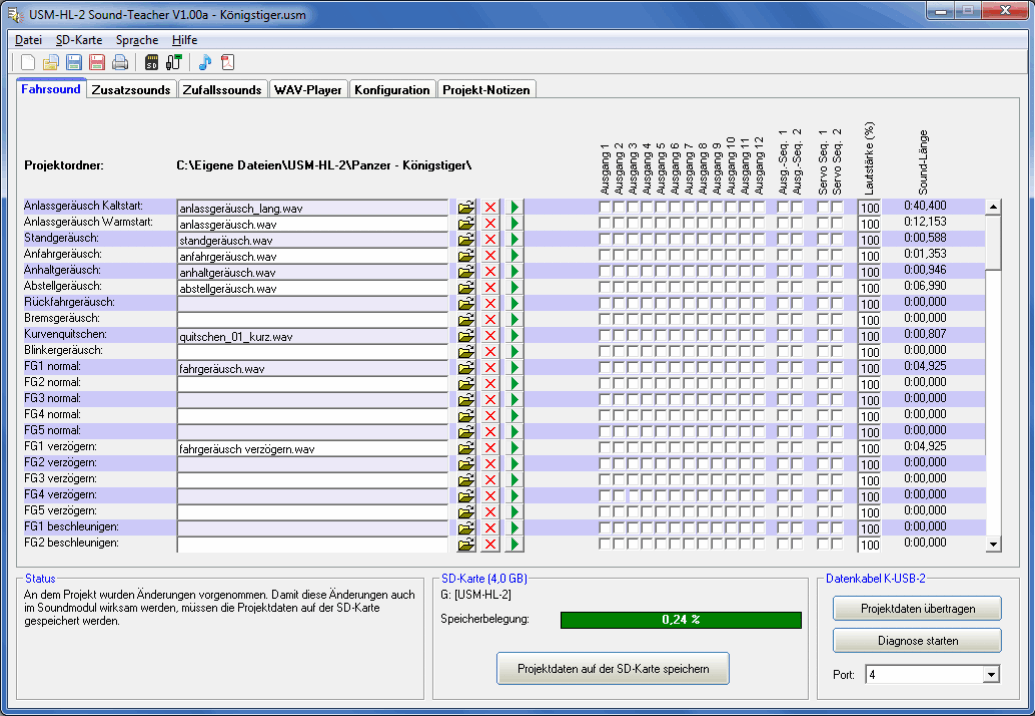

Alle Einstellungen können individuell mit der Software "USM-HL-2 Sound-Teacher" eingestellt und angepasst werden.

Das Soundmodul ist somit für die unterschiedlichsten Panzertypen geeignet und kann vielseitig, nach den eigenen Vorstellungen, angepasst werden. Alle Einstellungen werden auf einer handelsüblichen Micro-SD-Karte gespeichert und können so jederzeit geändert werden.

Wichtig:
Das USM-HL-2 ändert nichts an den schon vorhandenen Funktionen des Panzers (Fahren, Turmdrehen, Kanone heben/senken, Kanonenschuss, Battle-Unit, usw.). Alle Funktionen des USM-HL-2 werden immer zusätzlich zu den schon bestehenden Funktionen des Panzers ausgelöst.


Soundfunktionen:
Das USM-HL-2 bietet über 40 Einstellmöglichkeiten für einen individuellen, authentischen und geschwindigkeitsabhängigen Motorsound. Anlass-, Abstell-, Anfahr-, Anhalt-, Stand-, Brems- und Rückfahrgeräusche werden passend zur Bewegung automatisch wiedergegeben.

Für eine originalgetreue Geräuschkulisse können zu den Fahrgeräuschen bis zu 30 Zusatzsounds, wie Turmdrehgeräusche, Funksprüche und Gefechtgeräusche und 8 Zufallssounds, wie spontanes Kettenquietschen abgespielt werden. Komplette Lieder, wie Nationalhymnen werden über einen WAV-Player (vergleichbar mit einem MP3-Player) abgespielt.

Das USM-HL-2 kann bis zu 4 Sounds parallel wiedergeben, d.h. zusätzlich zu dem Fahr-/Motorsound, sind gleichzeitig 3 weitere Zusatz-/Zufallssounds möglich. Alle Sounds werden in einer Soundqualität von 44,1kHz und 16 Bit ausgegeben.

Auf dem Soundmodul befindet sich ein leistungsfähiger NF-Verstärker (2x20W). Ein extra Zusatzverstärker ist somit nicht notwendig. Zur Soundausgabe werden 1 oder 2 Lautsprecher direkt an das Soundmodul angeschlossen.


Lichtfunktionen:
Zur Realisierung verschiedener Beleuchtungseffekte verfügt das USM-HL-2 über 12 Schalt-Ausgänge, an die beispielsweise LEDs, Lampen, Rauchgeneratoren und Relais angeschlossen werden können. Lichtfunktionen, wie Standlicht, Fahrlicht, Rückfahrtlicht, Bremslicht, Blinker, Warnblinker, Tarnbeleuchtung, MG-Feuer, Flackerlicht usw. lassen sich so einfach einstellen und steuern. Neben klassischen Lichtfunktionen (an/aus) können Lichter, je nach Einstellung, in unterschiedlichen Helligkeiten und Frequenzen blinken, flackern und leuchten.

Alle Schalt-Ausgänge (Lichter) können über folgende Varianten aktiviert/deaktiviert werden:
  • Steuerknüppel
  • Schalter/Taster
  • automatisch durch Bewegungen (Stand, Fahrt, Rückwärtsfahrt, Bremsen, Turmdrehen etc.)
  • automatisch durch Zusatzsounds (Schussgeräusche, Lieder, Funksprüche etc. )
Besondere Lichter, wie MG-Feuer, Kanonenschussfeuer, Schweisslichter, Lauflichter oder das Einschaltflackern von Leuchtstofflampen können mit Ausgangs-Sequenzen erzeugt werden. Insgesamt 8 Sequenzen mit jeweils 36 Schritten können im Sound-Teacher programmiert werden.

Für die Lichterführung von Panzer, verfügt das USM-RC-2 über eine spezielle Lichtkonfiguration (Lichtschalter) für die unterschiedlichen Beleuchtungskombinationen in Fahrt, bei Gefecht oder im Tarnmodus.


Bewegungsfunktionen:
Für zusätzliche Bewegungen von z.B. Fahnen, Figuren oder Suchscheinwerfer bietet das Soundmodul 2 Ausgänge zum Anschluss von Servos, mit denen verschiedene Bewegungen einfach gesteuert werden können. Zu jeder Bewegung können die passenden Sounds abgespielt werden. Alle Einstellungen der Servobewegungen, inklusive zeitgesteuerter und automatisch ablaufender Servo-Sequenzen, können mit dem Sound-Teacher programmiert werden.



Bei schweren Panzern (mit Metallketten, Metallgetrieben, usw.) empfehlen wir unbedingt anstelle des originalen NiMH Akkus einen 2s LiPo Akku einzusetzen. Beim Anfahren und dem Kanonenschuss, kann ansonsten die Spannung des NiMH Akkus, kurzzeitig so stark einbrechen, dass es zu Störungen bei der Soundausgabe kommen kann.

Jedoch bitte auch beachten, dass für ein LiPo Akku ein spezielles Ladegerät benötigt wird!



Weitere Informationen zum USM-HL-2 finden Sie in der Bedienungsanleitung (PDF).

Antworten auf oft gestellte Fragen zu unseren Modulen, erfahren Sie auch in unseren FAQ (Frequently Asked Questions).

Zum Testen der Software können Sie sich vorab schon eine Demoversion des USM-HL-2-Sound-Teachers downloaden.




Videos von Kunden

Video 01 Anschluss USM-HL-2 (Heng Long Panzerforum)
Video 02 Soundcheck USM-HL-2 bei Panzer aus (Heng Long Panzerforum)
Video 03 Soundcheck USM-HL-2 bei Panzer an (Heng Long Panzerforum)
Video 04 Torro Tiger 1

Unterstützte Sender

Momentan unterstützt das USM-HL-2 folgende Sender:

Torro / Taigen Heng Long 2. Generation
(mit V und S Tasten)
Torro/Taigen Heng Long 2. Generation



Die Sender von Heng Long der 1. Generation (ohne V und S Tasten) und der
3. Generation (neues Gehäuse) werden nicht unterstützt!


Heng Long 3. Generation: Nicht kompatibel!!!
Heng Long 2. Generation

Es ist auch leider nicht damit zu rechnen, dass die 3. Generation jemals zusammen mit unserem Soundmodul USM-HL-2 verwendet werden kann, da es bei dieser Version nicht möglich ist, das 3-polige Anschlusskabel an der Steuereinheit anzulöten. Es sind hier einfach keine geeigneten Lötstellen vorhanden.

Ebenfalls funktionieren die älteren Sender mit 27 MHz nicht.


Neuste Version von Torro/Taigen (mit externem Soundmodul): Nicht kompatibel!!!
Torro/Taigen neuste Generation

Auch die neuste Version von Torro/Taigen (mit dem externen Soundmodul) ist leider nicht kompatibel!

Anschluss des Soundmoduls an die Steuereinheit des Panzers (RX-18)

Das Soundmodul muss an den 2,4GHz-Empfänger, welcher fest auf der Steuereinheit des Panzers integriert ist, angeschlossen werden.

Torro / Taigen Heng Long 2. Generation
(mit V und S Tasten)
Torro/Taigen Heng Long 2. Generation

Anschlussplatine
Bei der Torro/Taigen Steuereinheiten wird die kleine Platine des 3-poligen Anschlusskabels direkt auf die Stiftleiste des Empfängers der Steuereinheit aufgesteckt und dann angelötet.

Bei der Steuereinheit von Heng Long muss zuerst das 3-pol. Anschlusskabel von der Platine abgelötet und dann an die Unterseite der Steuereinheit angelötet werden. Achtung: Hier sind die Lötanschlüsse klein! Daher sind für das Anlöten des Kabels Lötkenntnisse erforderlich!

Sollten Sie sich nicht zutrauen die Anschlussplatine bzw. das Kabel selber anzulöten, bieten wir diesen Service auch gegen einen kleinen Unkostenbeitrag an (siehe unten). Dazu schicken Sie Ihre Steuereinheit zu uns, wir löten das Kabel an und prüfen den Anschluss.

Technische Daten

Versorgungsspannung (Ub): 7,2V Gleichspannung (vom vorhandenen Akku im Panzer)
Stromaufnahme: Ruhestrom: ca. 100mA
Betrieb (nur Sound): max. 3,0A
Betrieb (Sound+Schaltausgänge): max. 6,0A

Die Stromaufnahme ist von der eingestellten Lautstärke und geschalteten Last abhängig.
Schalt-Eingänge: 4 Stück
LO-Signal = U < 2V
HI-Signal = U > 5V
Integrierte Pull-Up-Widerstände (4k7)
Schalt-Ausgänge: 12 Stück (npn – offener Collector),
max. 1,5A pro Ausgang, der Summenstrom aller Ausgänge darf 3,0A nicht überschreiten
Proportional-Ausgänge: 2 Servoausgänge (1,000 - 2,000ms)
NF-Verstärker: Max. 2x20W (mono)
Empfohlene Lautsprecher: 4 – 8 Ohm
Laustärkeeinstellung: Durch externes Potentiometer (100k Ohm) und/oder Fernsteuerung möglich
Speicher für Sounddaten: Micro-SD-Karte (1 bis 8 GB)
Maximale Länge der Sounds: ca. 180 Minuten pro 1 GB
Unterstütze Sounddateien: WAV-Format, 8/16 Bit, Mono/Stereo, 22/44kHz
Soundausgabe: 16 Bit, Mono, 44kHz
Anzahl der möglichen Sounds:
  • 5 Fahrstufen/Gänge (intern noch in bis zu 255 Stufen beschleunigt)
  • 8 Übergangssounds zwischen den Fahrstufen, bzw. Schaltsounds zwischen den Gängen
  • Anlassgeräusch, Abstellgeräusch, Anfahrgeräusch, Anhaltgeräusch, Standgeräusch, Bremsgeräusch, Rückfahrgeräusch, Kurvenquietschen, Blinkergeräusch
  • 30 Zusatzsounds
  • 30 Titel für WAV-Player
  • 8 Zufallssounds (Zufallsgenerator)
Zufallsgenerator: Zeiten zwischen 1 und 999s einstellbar
Kompatible Sender-Typen:
  • Taigen / Torro 2,4 GHz
  • Heng Long 2,4 GHz (momentan wird nur die 2. Generation des Senders unterstützt)
Zulässige Umgebungstemperatur: 0 – 60°C
Zulässige relative Luftfeuchte: Max. 85%
Abmessung: 77 x 42 x 20mm
Gewicht: 37g

Inhalt der gelieferten DVD-ROM

  • Unsere Software "USM-HL-2 Sound-Teacher" zum Erstellen, Bearbeiten und Ändern von Soundprojekten (in Deutsch und Englisch)
  • Das Programm "Audacity" zum Bearbeiten und Konvertieren eigener Sounds
  • Über 250 allgemeine Beispielsounds
  • Komplette Beispiel-Soundprojekte für folgende Panzer:
• Panzer - Elefant Demo von Panzer - Elefant anhören
• Panzer - Gepard Demo von Panzer - Gepard anhören
• Panzer - Gepard_1 Demo von Panzer - Gepard_1 anhören
• Panzer - Jagdpanther Demo von Panzer - Jagdpanther anhören
• Panzer - KV-1 Demo von Panzer - KV-1 anhören
• Panzer - Kanonenjagdpanzer Demo von Panzer - Kanonenjagdpanzer anhören
• Panzer - Königstiger Demo von Panzer - Koenigstiger anhören
• Panzer - Königstiger_1 Demo von Panzer - Koenigstiger_1 anhören
• Panzer - Leopard 1 Demo von Panzer - Leopard 1 anhören
• Panzer - Leopard 1_1 Demo von Panzer - Leopard 1_1 anhören
• Panzer - Leopard 2 Demo von Panzer - Leopard 2 anhören
• Panzer - Leopard 2A6 Demo von Panzer - Leopard 2A6 anhören
• Panzer - M1 Demo von Panzer - M1 anhören
• Panzer - M26 Demo von Panzer - M26 anhören
• Panzer - M41 Walker Bulldog Demo von Panzer - M41 Walker Bulldog anhören
• Panzer - MARS Demo von Panzer - MARS anhören
• Panzer - Marder Demo von Panzer - Marder anhören
• Panzer - Panther Demo von Panzer - Panther anhören
• Panzer - Panther G Demo von Panzer - Panther G anhören
• Panzer - Panther G_1 Demo von Panzer - Panther G_1 anhören
• Panzer - Panther_1 Demo von Panzer - Panther_1 anhören
• Panzer - Panzer III Demo von Panzer - Panzer III anhören
• Panzer - Panzer IV Demo von Panzer - Panzer IV anhören
• Panzer - Piranha IIIH Demo von Panzer - Piranha IIIH anhören
• Panzer - Sd.Kfz. 7 Demo von Panzer - Sd.Kfz. 7 anhören
• Panzer - Sherman Demo von Panzer - Sherman anhören
• Panzer - T-34 Demo von Panzer - T-34 anhören
• Panzer - T-55 Demo von Panzer - T-55 anhören
• Panzer - Tiger Demo von Panzer - Tiger anhören
• Panzer - Tiger_1 Demo von Panzer - Tiger_1 anhören
• Panzer - Tiger_2 Demo von Panzer - Tiger_2 anhören
• Panzer - Tiger_3 Demo von Panzer - Tiger_3 anhören


Sollten auf Ihrer DVD noch nicht alle Sounds vorhanden sein (weil ja immer wieder neue
Sounds hinzukommen), können Sie sich alle neuen Sounds, jederzeit über
den Sound-Teacher (Menü Datei Sounds aus dem Internet laden) runterladen.

Preise (inkl. MwSt.)

Soundmodul USM-HL-2
ohne DVD-ROM und Bedienungsanleitung
149,00 € Artikel ist ab Lager lieferbar

Soundmodul USM-HL-2
mit DVD-ROM und Bedienungsanleitung
159,00 € Artikel ist ab Lager lieferbar

Anlöten des Anschlusskabels an den Empfänger der RX-18 Steuereinheit (für USM-HL-2)
Dazu muss die Steuereinheit zu uns geschickt werden
7,95 € Artikel ist ab Lager lieferbar

DVD-ROM für Soundmodul USM-HL-2
einzeln, als Ersatz
5,00 € Artikel ist ab Lager lieferbar

Bedienungsanleitung für
Soundmodul USM-HL-2

aktuelle Version, als Ersatz
5,00 € Artikel ist ab Lager lieferbar




Bitte beachten Sie, dass Sie zum Ändern der Sounds oder Einstellungen auf dem Modul unbedingt die DVD-ROM mit dem USM-HL-2 Sound-Teacher benötigen!
Bestellen Sie also das Soundmodul ohne DVD-ROM nur, wenn Sie schon im Besitz der DVD-ROM sind.

Der Sound-Teacher von anderen Modulen (z.B. USM-RC, USM-RC-2, USM-HL) funktioniert nicht mit dem USM-HL-2.


Lieferumfang:
  • Soundmodul USM-HL-2
  • Adapterplatine
  • Micro-SD-Karte (4GB) + Adapter
  • 2 Stück Anschlusskabel für Lautsprecher (25cm)
  • Empfängeranschlusskabel
  • Flachbandkabel (40cm) zum Anschluss der Schaltausgänge
  • Optional:
  • DVD-ROM mit Software (Sound-Teacher) und Sounds
  • Bedienungsanleitung (Deutsch)

Empfohlenes Zubehör:
