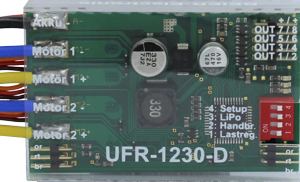

Der UFR-1230-D auf einen Blick:

Fahrtregler für zwei Gleichspannungs-Bürstenmotoren Speziell für Kettenfahrzeuge und Schiffe mit zwei Antriebsmotoren Umfangreiche Einstellmöglichkeiten Versorgungsspannung: 6 - 18 V Max. Motorstrom: 2 x 30 A Leistungsstarkes BEC mit 5,6 V, 3 A 8 Schalt-Ausgänge für die Beleuchtung Zwei Schnittstellen für ein Soundmodul Optionale Lastregelung, Masseträgheit und Handbremsfunktion Weitere Optionen über die Windows-Software "UFR-1230-D Drive-Teacher" einstellbar

Beschreibung

Der Doppel-Fahrtregler UFR-1230-D wurde speziell für RC-Kettenfahrzeuge und Schiffe entwickelt, um zwei Gleichspannungs-Bürstenmotoren feinfühlig zu steuern.

Die Motoren können dabei vollständig getrennt voneinander oder mit Hilfe eines internen Kreuzmischer gesteuert werden.

Die realitätsnahe und dynamische Steuerung des Fahrtreglers garantiert höchsten Fahr- und Rangierspaß mit umfangreichen Zusatzoptionen.

Durch die optionalen Einstellmöglichkeiten kann der Fahrtregler einfach und individuell an die unterschiedlichsten Modellanforderungen und gewünschten Fahreigenschaften angepasst werden. Alle Einstellungen erfolgen dabei schnell und unkompliziert über DIP-Schalter oder mit Hilfe der Software "UFR-1230-D Drive-Teacher".

An 8 Licht-Ausgängen kann die Beleuchtung des Modells direkt an den Fahrtregler angeschlossen werden. Alle Licht- und Zusatzfunktionen des Fahrtreglers können über Nautic- und Multiswitchmodule gesteuert werden.

Der Fahrtregler verfügt über folgende Merkmale:

Versorgungsspannung: 6 - 18 V Max. Motorstrom 2 x 30 A (kurzzeitig 60 A) PWM Taktfrequenz 20 oder 40 kHz 8 Schalt-Ausgänge für die Beleuchtung (z.B. Bremslicht, Rückfahrlicht, Abblendlicht, Blinker) Leistungsstarkes BEC mit 5,6 V, 3 A Dauerstrom (kurzschlussfest) 3 Proportionaleingänge (Gaskanal 1, Gaskanal 2 oder Lenkung, Steuerkanal) 2 Proportionalausgänge (Ausgang für Soundmodul) Zusatzfunktionen über Nautic- und Multiswitchmodule steuerbar Failsafe bei Empfangsstörungen (Motorstopp) Anlaufschutz beim Einschalten Akku-Spannungsüberwachung Temperaturüberwachung Kurzschlussschutz Motorendstufe

---

Optionen über DIP-Schalter wählbar:

Lastregelung ein / aus Handbremsfunktion ein / aus Wahl des Akku-Types: LiPo / sonstiger Typ Anlernfunktion (Setup) für Gaskanal ein / aus

---

Zusätzliche Funktionen sind über das Datenkabel K-USB-2 (optional erhältlich) und der Windows-Software "UFR-1230-D Drive-Teacher" einstellbar:

Firmwareupdate Diagnose Kanalinvertierung Abschaltung der Unterspannungsüberwachung Reduzierung der Rückfahrgeschwindigkeit auf 50 % Wahl der PWM-Taktfrequenz 20 oder 40 kHz (für Glockenankermotoren) Einstellung der Lastregelung Aktivierung / Einstellung der Masseträgheit Aktivierung der Notbremsfunktion Einstellung der Handbremsenhärte Einstellung der zwei Gaskurven Konfiguration der Schalt-Ausgänge (Ausgangstypen, Helligkeiten, usw.) Konfiguration des Lichtschalters (schaltbar über Steuerkanal) Konfiguration des Steuerkanals Konfiguration von Nautic / Multiswitch Modulen

Der Fahrtregler wird mit einer Standardkonfiguration (siehe Screenshots in der Bedienungsanleitung) ausgeliefert und ist sofort betriebsbereit. Das Datenkabel wird somit nur benötigt, wenn Einstellungen der Standardkonfiguration verändert werden sollen.

---

Die Windows-Software "UFR-1230-D Drive-Teacher" kann kostenlos hier heruntergeladen werden: Download (2 MB)

Weitere Informationen zum Doppel-Fahrtregler UFR-1230-D finden Sie in der Bedienungsanleitung (PDF).

Technische Daten

Versorgungsspannung (Ub):	6 – 18 V Gleichspannung
Stromaufnahme:	Ruhestrom: ca. 40 mA
Motorstrom:	max. 2 x 30 A Dauerstrom, 60 A kurzzeitig (1 Minute)
BEC-Spannung:	5,6 V
BEC-Strom:	max. 3 A Dauerstrom, 5 A kurzzeitig (10 Sekunden)
Proportional-Eingänge:	3 Stück (1,000 - 2,000 ms) Gaskanal 1 Gaskanal 2 oder Lenkkanal Steuerkanal
Proportional-Ausgänge:	2 Stück (1,000 - 2,000 ms) Ausgänge für ein Soundmodul für einen geschwindigkeitsabhängigen Motorsound
Schalt-Ausgänge:	8 Stück (npn – offener Collector), max. 1,5 A pro Ausgang, der Summenstrom aller Ausgänge darf 3,0 A nicht überschreiten
Schutzfunktionen:	Kurzschlussschutz Motorendstufe Kurzschlussschutz Schaltausgänge Kurzschlussschutz BEC Temperaturüberwachung Akku-Unterspannungsüberwachung Anlaufschutz beim Einschalten Failsafe für Proportionaleingänge
Weitere Schnittstellen:	Programmierschnittstelle für Datenkabel
Anschlusskabel:	Akkuanschluss: 2 x 2,5 mm², Länge ca. 25 cm (mit Deans T-Stecker) Motoranschluss: 4 x 2,5 mm², Länge ca. 25 cm Servokabel für Anschluss an Empfänger: 3 x 0,14 mm², Länge ca. 30 cm
Zulässige Umgebungstemperatur:	0 – 60° C
Zulässige relative Luftfeuchte:	Max. 85 %
Abmessung:	80 x 50 x 23 mm
Gewicht:	95 g

Preise

Lieferumfang:

Fahrtregler UFR-1230-D Bedienungsanleitung (Deutsch) Flachbandkabel (40 cm) zum Anschluss der Schaltausgänge Download der Software UFR-1230-D Drive-Teacher

Empfohlenes Zubehör:

Datenkabel K-USB-2 Anschlussklemme AKL-8 oder AKL-8-W
