Hallo liebe Forumler,
hier möchte ich mal für alle die eine Futaba FX-30 besitzen und ein EMS-16-R einbauen wollen, eine kleine, bebilderte Installationshilfe zeigen.
Ich habe selber eine FX-30 und das EMS-16-R und bei mir funktioniert alles tadellos.
Futaba FX-30 mit EMS-16-R
Re: Futaba FX-30 mit EMS-16-R
Ich habe mich für den Kanal 12 meiner Fernsteuerung entschieden, einen Schalterkanal der voll proportional ist. Hab ich mit einem Servo und Poti getestet.
So siehts in der FX-30 aus. Drehgeber und die Anschlussleisten der Schalter.
Hier der kleine Anschluss vom Schalterkabel, welchen ich verwendet habe.
Wichtig: Bitte immer die Leitungen noch mit einem Multimeter messen, damit auch klar ist was Plus und Minus ist.
Roter Kreis: Schalterkabel von der Platine.
Gelber Kreis: Anschlusskabel am Schalter
Grüner Kreis: 3-poliger Kippschalter mit Mittelstellung zum einfachen umschalten für Schalter oder EMS.
Wichtig: Anleitung vom EMS-16-R beachten wegen den Leitungen. NICHT VERPOLEN!!!
Bei mir hats auf Anhieb geklappt und die Led blinkt schnell und regelmässig.

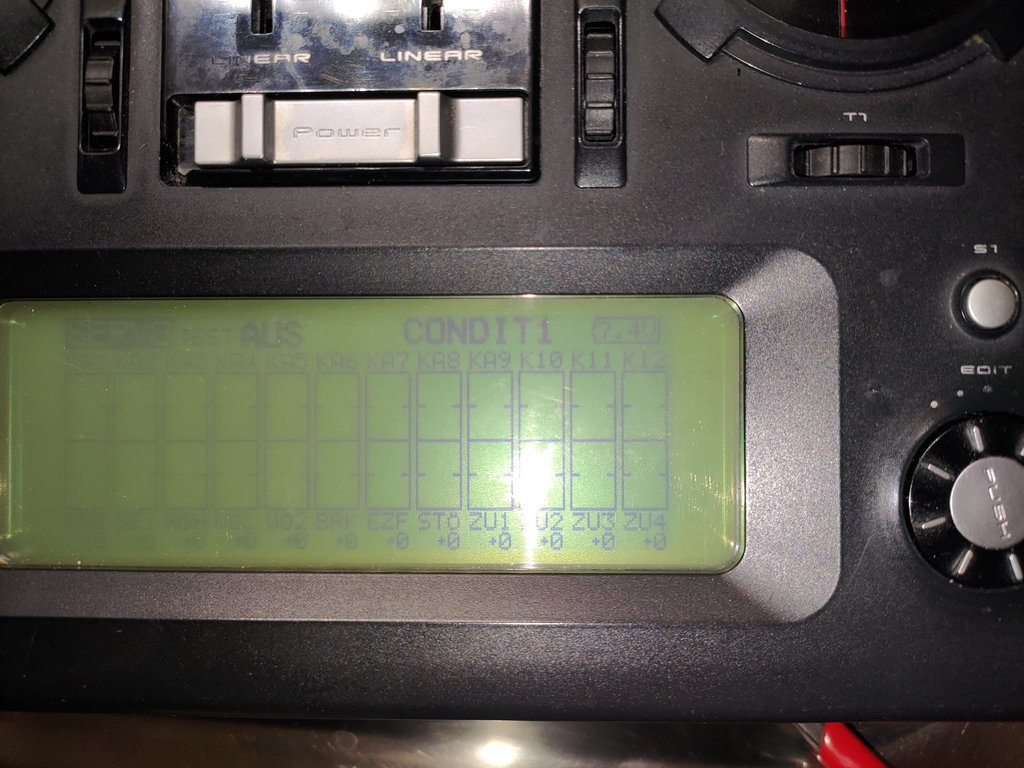

Servomonitor ohne Ausschlag.
Servomonitor mit Ausschlag vom Schalter.
Servomonitor mit Ausschlag vom EMS-16-R.

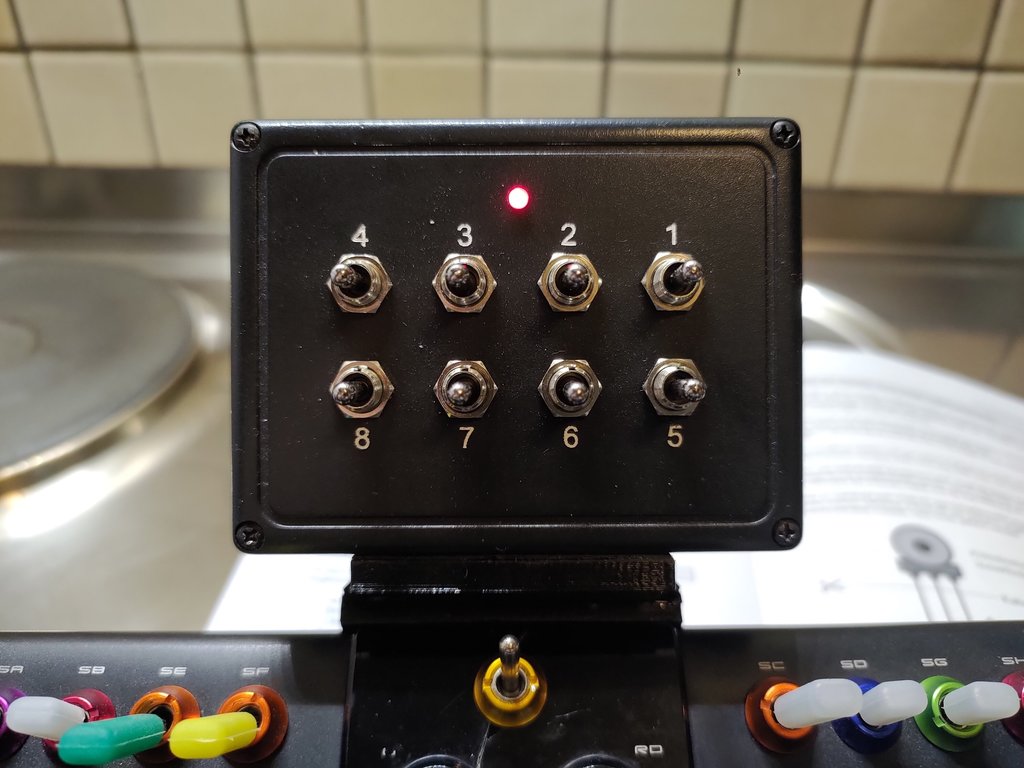

Und so siehts fertig aus.
Hoffe, ich konnte so Jemanden helfen, der noch das gleiche vorhat.
Gruss Fabian
